长行程拖链系统用伺服电机电缆

伺服电缆

Motor-supply Control Cable（shielded）

长行程拖链用高柔性伺服电机电缆



产品应用及特性

●高柔性电机连接电缆，专为连接伺服电机设计，适用于重要的驱动系统。

●用于各大知名驱动设备制造商产品，机床、成套设备和电气自动化生产厂家理想的用线选择。

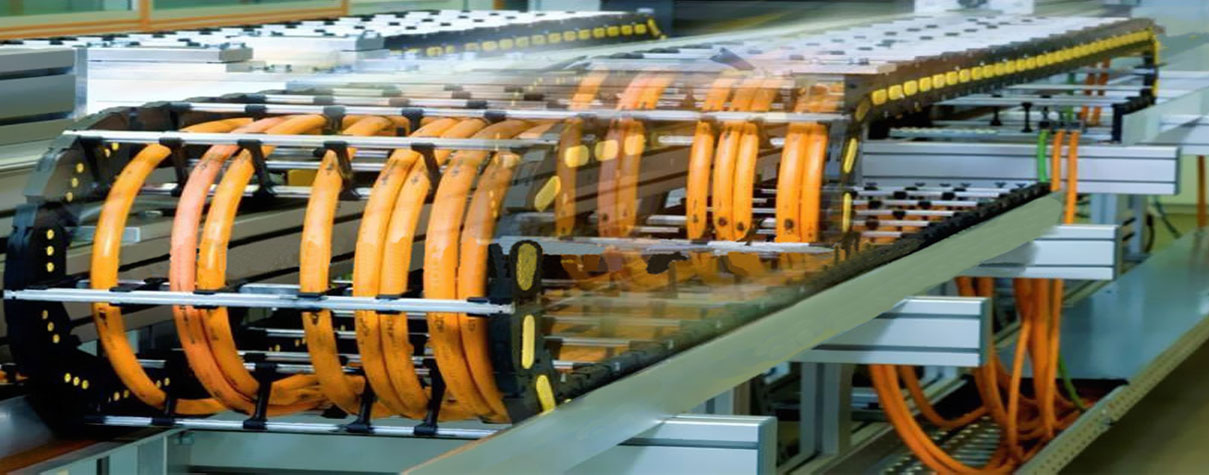

●特别适用于需承受中等强度机械应力的连续移动场合，如拖链、机器人等的安装连接，弯曲半径小，所需安装空间少。

●更长使用寿命，大于5百万次循环弯曲拖链设计（可按需生产更高弯曲寿命）

●该类电缆可将信号电缆和电源电缆集成于一体，优化的设计大幅减小了所需安装空间，减轻自身重量，保持工作的可靠性与稳定性。

●整体编织屏蔽或集成控制线对分屏蔽，具有优异的抗电磁干扰性能，用于对抗电磁干扰要求较高的安装场合。另外低电容绝缘材料更能减少动力的传输损耗，因此更长距离的设备电缆的安装。

●用于干燥或潮湿的室内场合，在适用的使用温度范围内，可用于室外露天移动安装使用、防紫外线。

●耐油聚氨酯护套，高度耐磨损、耐低温柔性、阻燃不粘连。在工业环境下使用尤佳，如机床、汽车轿厢压力成型机、输送线或生产线中的安装连接。 技术参数及符合性

●导体结构：VDE 0295/IEC 60228第6类导体，采用多股细绞成束超细裸铜丝。

●线芯标识 线芯标识：黑色线芯白色数字编码（VDE 0293） 接地线芯标识：G=有黄/绿双色接地标识，X=无黄/绿双色接地标识

●弯曲半径 移动安装：7.5x电缆外径（可设计生产6.8x电缆外径） 固定安装：5x电缆外径

●使用温度范围（按需生产更低或更高使用温度） 弹性体护套材料：-15℃~+80℃ 聚氨酯护套材料：-40℃~+100℃

●工作电压Uo/U 动力线芯：600/1000V 控制线芯：250V/AC

●绝缘电阻：＞20 GΩxcm

●测试电阻 动力线芯：4000V 控制线芯：750V

●符合认证：CE RoHS
